Taglio laser
Sistemi laser CO₂ e fibra per bordi senza bave e precisione dimensionale di ±0,05 mm su acciaio, alluminio e rame.

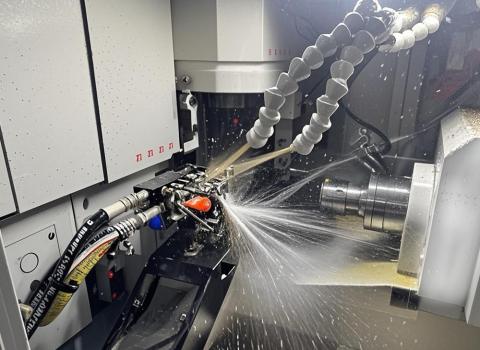

La lavorazione di precisione utilizza macchine a controllo numerico computerizzato (CNC) per tagliare, fresare e forare materiali metallici o non metallici. Consente la produzione di superfici complesse e parti ad alta precisione con un alto grado di automazione, accuratezza ed efficienza.
1Set

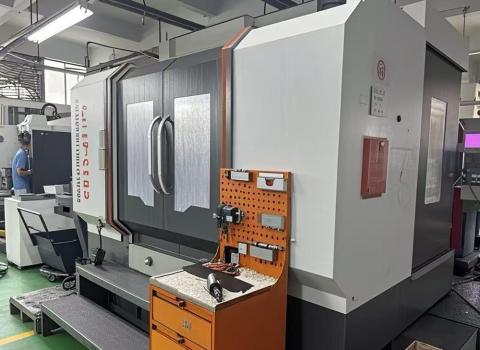

Centri di lavorazione a 5 assi
2Set
Centri di lavorazione a 4 assi
2Set

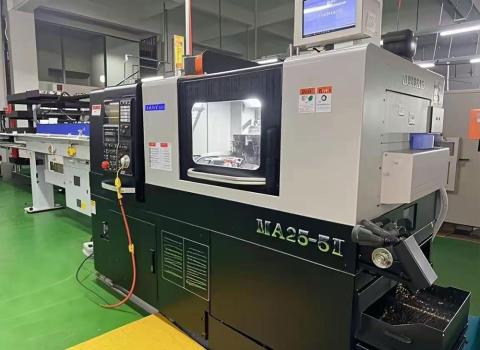

Torni CNC
11Set
CNC
| DeviceSpecification | |
| Centri di lavorazione a 5 assi | φ2-φ26 |
| Centri di lavorazione a 4 assi | φ2-φ20 |
| Torni CNC | φ200 |
| CNC | 2050mmX500mmX400mm |
| Centri CNC a 5 facce | 1000mmX500mmX400mm |
Prodotti in lamiera di precisione sono componenti fabbricati realizzati da sottili lamiere metalliche — tipicamente spesse da 0,5 mm a 20 mm — attraverso processi di produzione controllati che includono taglio laser, punzonaggio CNC, frenata a pressa, saldatura e finitura superficiale. Il termine "precisione" indica tolleranze dimensionali strette (comunemente ±0,05 mm a ±0,1 mm), ripetibilità costante e qualità superficiale pulita da cui dipendono i processi di assemblaggio a valle.
A Zhejiang Jiafeng, produciamo Prodotti in lamiera di precisione utilizzando centri di lavorazione a 5 assi, torni CNC e apparecchiature di fresatura multiasse, permettendo geometrie complesse che la fabbricazione convenzionale non può raggiungere. Ogni prodotto esce dalla nostra fabbrica certificato e pronto per l'integrazione.
Scegliere il materiale giusto è la decisione più importante nella fabbricazione di lamiere di precisione. La tabella sottostante confronta i materiali più comuni che elaboriamo, aiutandoti ad adattare i requisiti meccanici alla tua applicazione.
| Materiale | Resistenza alla trazione | Resistenza alla corrosione | Peso | Finale tipico | Il migliore per |
|---|---|---|---|---|---|
| Acciaio inossidabile 304 | 515–720 MPa | Eccellente | Pesante | Spazzolata, lucidata, passivata | Attrezzature alimentari, mediche, recinti |
| Acciaio Inox 316 | 485–690 MPa | Superiore (Mo aggiunto) | Pesante | Elettrolucidato, Spazzolato | Marine, chimico, farmaceutico |
| Acciaio laminato a freddo (SPCC) | 270–370 MPa | Basso (necessita di un rivestimento) | Pesante | Verniciatura a polvere, pittura, galvanizzazione | Pannelli strutturali, telai, staffe |
| Acciaio Galvanizzato (IG) | 270–370 MPa | Bene | Pesante | Verniciatura a polvere, primer | Involucri esterni, componenti HVAC |
| Alluminio 5052 | 195–260 MPa | Molto bene | Luce | Anodizzazione, verniciatura a polvere | Pannelli aerospaziali, elettronica, trasporti |
| Alluminio 6061 | 276–310 MPa | Bene | Luce | Anodizzazione, rivestimento trasparente | Parti strutturali lavorate, dissipatori di calore |
| Copper C110 | 220–250 MPa | Moderato | Pesante | Placcatura in stagno, passivazione | Barre, contatti elettrici, scambiatori di calore |
* I valori sono intervalli indicativi; Le specifiche finali dipendono da spessore, trematura e metodo di lavorazione.

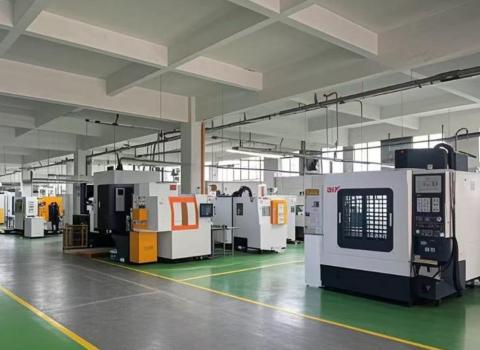

Jiafeng gestisce un moderno laboratorio CNC appositamente configurato per Prodotti in lamiera di precisione. Di seguito è riportato un riepilogo tecnico delle nostre attrezzature chiave con intervalli di tolleranze raggiungibili.
| Tipo di attrezzatura | Quantità | Poligono di lavoro | Tolleranza posizionale | Materiali Adatti |
|---|---|---|---|---|
| Centro di lavorazione a 5 assi | 1 | φ2 – φ26 mm | ±0,005 mm | Acciaio, Alluminio, Rame, Titanio |
| Centro di lavorazione a 4 assi | 2 | φ2 – φ20 mm | ±0,008 mm | Acciaio, Alluminio, Plastica |
| Tornio CNC | 2 | Fino a φ200 mm | ±0,01 mm | Acciaio, acciaio inossidabile, alluminio |

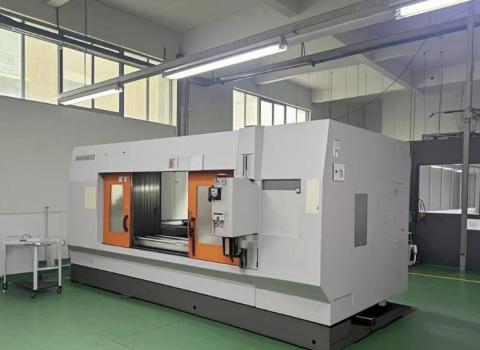

| Centro di fresatura CNC | 11 | 2050 × 500 × 400 mm | ±0,02 mm | Tutti i metalli, compositi |
| Centro CNC a 5-Faccia | — | 1000 × 500 × 400 mm | ±0,01 mm | Acciaio, Alluminio, Invar |
| Taglio laser a fibra | — | Fino a 20 mm d'acciaio | ±0,05 mm | Acciaio al carbonio, SS, alluminio, rame |
| Freno a pressione CNC | — | Lunghezza fino a 3200 mm | Angolo di fessura ±0,3° | Acciaio, Alluminio, Galvanizzato |
Le tolleranze mostrate sono raggiungibili in condizioni di produzione normali. Tolleranze più strette disponibili su richiesta per applicazioni critiche.
Il trattamento superficiale corretto prolunga la vita del prodotto, soddisfa i requisiti normativi e garantisce il tuo Prodotti in lamiera di precisione L'aspetto che il tuo mercato richiede.
| Tipo di finitura | Processo | Spessore (μm) | Protezione dalla corrosione | Opzioni di colore | Applicazioni comuni |
|---|---|---|---|---|---|
| Rivestimento in polvere | Spray elettrostatico + incrociatura del forno | 60–120 | ★★★★☆ | RAL / personalizzato | Involucri, armadi, telai |
| Anodizzazione (Tipo II) | Ossidazione elettrochimica | 5–25 | ★★★☆☆ | Trasparente, nero, oro, personalizzato | Alloggiamenti in alluminio, pannelli |
| Anodizzazione dura (Tipo III) | Anodizzazione ad alta corrente | 25–80 | ★★★★★ | Naturale, Nero | Aerospaziale, difesa, superfici di usura |
| Placcatura in zinco | Galliplattura | 5–25 | ★★★☆☆ | Cromato trasparente, giallo | Fissaggi, staffe, connettori |
| Nichel elettroless | Deposizione chimica | 5–50 | ★★★★☆ | Argento brillante | Parti di precisione, schermatura EMC |
| Passivazione | Bagno acido (citrico / nitrico) | — | ★★★★★ | SS naturali | Parti mediche, di grado alimentare in SS |
| Spazzolatura + Trasparente | Nastro abrasivo + lacca | 5–15 | ★★☆☆☆ | Naturale / raso | Elettronica di consumo, pannelli decorativi |
★ le classificazioni indicano il livello relativo di protezione contro la corrosione in condizioni di esposizione equivalenti. Le prestazioni effettive dipendono dal materiale di base e dall'ambiente operativo.
Un flusso di lavoro strutturato e documentato garantisce che ogni ordine — dal prototipo singolo a una tiratura di 100.000 pezzi — rispetti le specifiche e venga consegnato puntualmente.
Le nostre capacità di fabbricazione coprono una vasta gamma di settori in cui precisione dimensionale, affidabilità e qualità superficiale sono non negoziabili.
| Industria | Standard rilevanti | Tipi tipici di prodotto |
|---|---|---|
| Elettronica / Telecomunicazioni | IPC-A-600, RoHS, REACH | Telaio, scudi EMC, custodie per PCB, rack |
| Dispositivi Medici | ISO 13485, FDA 21 CFR | Alloggiamenti per apparecchiature chirurgiche, vassoie sterili, pannelli strumenti |
| Automobilistica | IATF 16949, PPAP | Staffe, scudi termici, custodie per batterie, telai strutturali |
| Aerospaziale | AS9100, NADCAP | Pannelli strutturali, porte di accesso, condotti, staffe |
| Energia / Energia | IEC 61439, UL 508A | Involucri per apparecchiature, alloggiamenti inverter, gestione dei cavi |
I nostri prodotti in lamiera di precisione fanno parte di un ecosistema completo di fabbricazione e integrazione. Scopri di più sui servizi complementari offerti da Zhejiang Jiafeng:
